技術參數

產品型號：Z41F46

公稱通徑：DN15~DN500mm

壓力范圍：PN0.6 ~4.0MPa

適用溫度：-29℃~150℃

適用介質：濃酸、硫酸、王水

產品詳情

產品概述

法蘭式襯氟閘閥適用于腐蝕性介質的管道上。閥桿螺母與閘板兩體結構，無卡阻現象發生。閥門內部以及配件所有與介質接觸的地方全部采用高工藝襯氟。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸，強氧化劑，F(xiàn)EP 還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。廣泛應用于水廠、電廠、化工、食品、造紙、醫藥等行業。

結構特點

  1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部各襯FEP（F46）等氟塑料；
  2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
  3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
  4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
  5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。

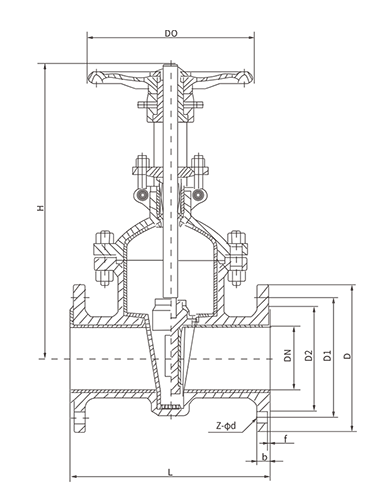

主要外形尺寸

公稱通徑	標準值							參考值
DN (mm)	L	D	D1	D2	f	b	Z-φd	D0	H	WT(Kg)
DN (mm)	PN 1.0MPa
15	108	95	65	45	2	16	4-φ14	120	175	6
20	117	105	75	58	2	18	4-φ14	120	195	8
25	127	115	85	68	2	18	4-φ14	160	230	10
32	140	140	100	78	2	18	4-φ18	160	245	11
40	240	150	110	88	2	18	4-φ18	180	285	13
50	250	165	125	102	2	18	4-φ18	200	300	16
65	270	185	145	125	2	18	8-φ18	250	340	20
80	280	200	160	145	2	20	8-φ18	280	410	30
100	300	220	180	160	2	20	8-φ18	300	465	40
125	325	250	210	180	2	22	8-φ18	320	620	60
150	350	285	240	240	2	22	8-φ22	350	710	85
PN 1.6MPa
15	108	95	65	45	2	16	4-φ14	120	175	6
20	117	105	75	58	2	18	4-φ14	120	195	8
25	127	115	85	68	2	18	4-φ14	160	230	10
32	140	140	100	78	2	18	4-φ18	160	245	11
40	240	150	110	88	2	18	4-φ18	180	285	13
50	250	165	125	102	2	18	4-φ18	200	300	16
65	270	185	145	122	2	18	4-φ18	250	340	20
80	280	200	160	138	2	20	8-φ18	280	410	30
100	300	220	180	158	2	20	8-φ18	300	465	40
125	325	250	210	188	2	22	8-φ18	320	620	60
150	350	285	240	212	2	22	8-φ22	350	710	85
